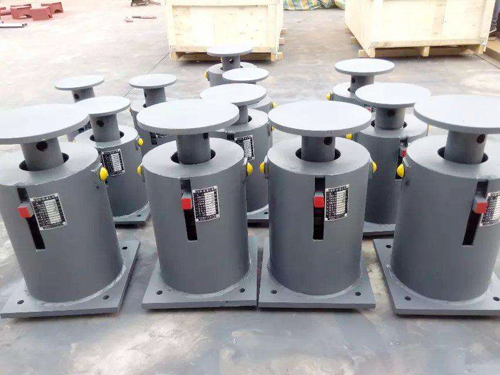

弹簧支吊架

根据力矩平衡原理设计。在规定的负载位移范围内，负载力矩和弹簧力矩始终保持平衡。因此，用恒吊支撑的管道和设备发生位移时，可以获得恒定的支承力，不会给管道和设备带来附加应力。恒吊一般用于需要减少位移应力的地方，如电站锅炉本体，发电厂的汽、水、烟风管及燃烧器等悬吊部分，以及石油化工设备和其它需要减少位移应力的地方。

用途和适用范围：

本标准适用于位移范围为VS(0～180mm)、TD（0～120mm）、载荷范围为154～217384N、使用温度范围-20℃～200℃的可变弹簧支吊架。

注意事项

（1）由制造厂按用户提供的安装载荷，用上、下两块定位块将弹簧支吊架的指示板固定在与安装载荷相应的位置上，使弹簧支吊架暂处于刚性状态。

（2）管道经清洗、水压试验后，取下上、下定位块，方可将管道投入使用。

（3）管道开始运行时，首先检查定位块是否合部拆除，再检查指示板从安装载荷到工作载荷的位移过程中有无卡阻现象。

（4）管道投入正常运行后，检查弹簧支吊架在工作载荷 时的位移是否与设计一致。管道停止运行后，检查指示板是否复位到安装载荷的位置。检查弹簧的吊架紧扣性等。
